您的当前位置：首页 > 宜兴净化钢制门案例展示

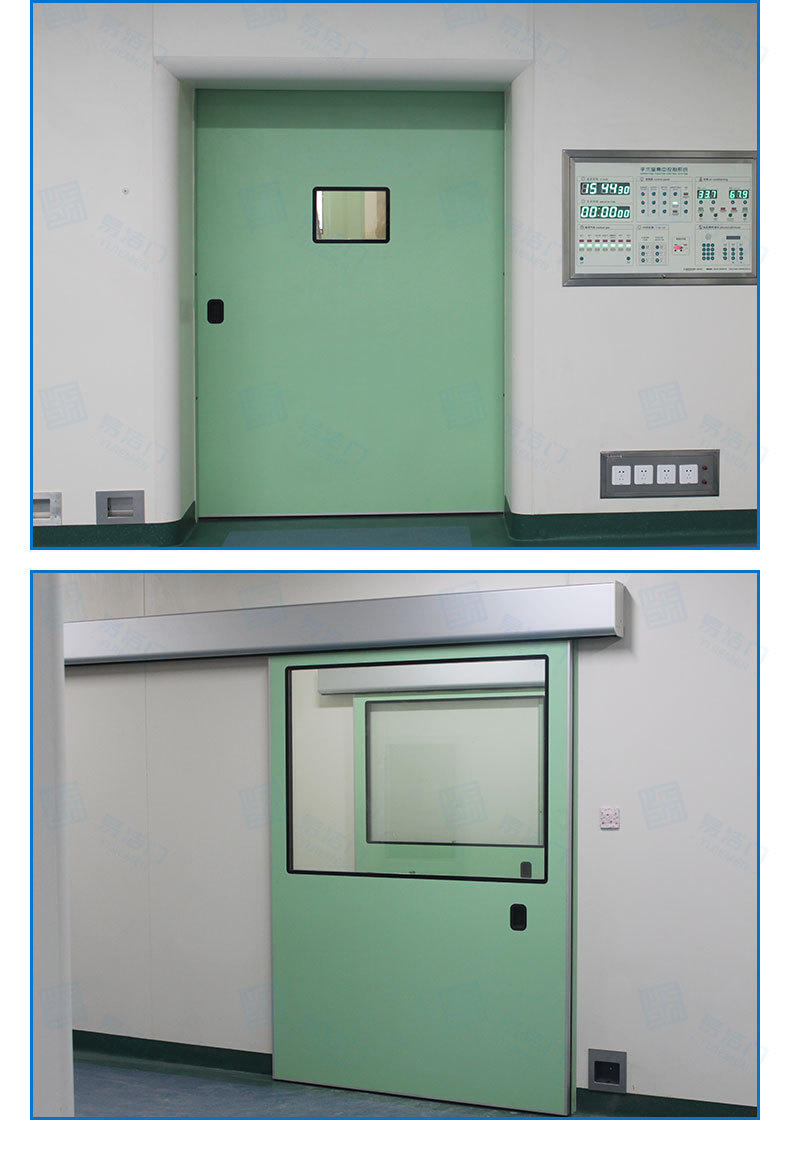

本实用新型的目的是提供一种净化钢制门，具有能够方便装配和拆卸观察窗，省时省力的优点。本实用新型的上述技术目的是通过以下技术方案得以实现的： 一种净化钢制门，包括门板和门框，门板的周沿与门框抵触，所述门板一侧与门框铰链连接，所述门板上设有观察口，所述观察口边缘上环设有翻边，所述观察口上设有与观察口边缘紧贴的观察窗，所述观察窗的侧壁与翻边抵触，所述观察窗与观察口之间设有固定组件，所述固定组件包括设置在观察口周沿的条形槽，所述条形槽内设有弹性件，所述弹性件一端固设在条形槽内，另一端固定连接有梯形卡块，所述卡块伸缩设置在条形槽内，所述观察窗上设有方便卡块朝向弹性件方向运动的回缩组件。 通过采用上述技术方案，在观察窗的装配过程中，直接将观察窗放置在观察口内与翻边抵触，固定组件上的受压缩的弹性件驱使卡块与观察窗卡紧，限制观察窗与观察口的相对位置的改变，固定住观察窗，需要卸下观察窗时，推动观察窗，观察窗上的回缩组件驱使卡块朝向弹性件方向运动，直至卡块缩回条形槽内，直接卸下观察窗，方便装配和拆卸观察窗，省时省力。 进一步的，所述观察窗包括窗框和安装在窗框上的第一玻璃板和第二玻璃板，所述第一玻璃板和第二玻璃板之间设有空腔，所述窗框边缘设有固定槽，所述固定槽内设有与空腔连通的用于填充惰性气体的注入孔，所述注入孔上设有密封组件。 通过采用上述技术方案，在观察窗装配时，首先将空腔内的空气抽空，再通过注入孔将惰性气体注入到观察窗的空腔内，再通过密封组件将注入孔密封，使空腔形成密封空间，惰性气体的存在，能够对观察窗起到保温的作用，防止天气过冷，观察窗内出现雾气，影响观察效果，同时双层玻璃板的设置，能够起到更好的隔音效果。 进一步的，所述密封组件包括圆筒，所述圆筒一端设有开口，所述注入孔朝远离空腔方向延伸，所述圆筒套设在注入孔的外壁上，所述圆筒内背向注入孔一侧设有弹性紧密层，所述圆筒内壁与注入孔外壁螺纹连接，所述紧密层与注入孔的端口抵触。 通过采用上述技术方案，当通过注入孔注入好惰性气体时，在注入孔上套设圆筒，转动圆筒直至圆筒内的紧密层与注入孔的端口抵触密封，防止惰性气体从注入孔流出。 进一步的，所述回缩组件包括设置在观察窗周沿的条状直角槽，所述卡块朝向直角槽一侧倾斜设置，所述卡块倾斜面朝向翻边一侧设置，所述卡块朝向直角槽一端与直角槽内壁贴紧，所述弹性件驱使卡块朝向直角槽方向运动。
